nRF7002 / WiFi 专题

本文由以下原始文章合并整理而成，原始版本见备份目录。

原文 1：others-nRF7002 WIFI扫描与连接RAM大小

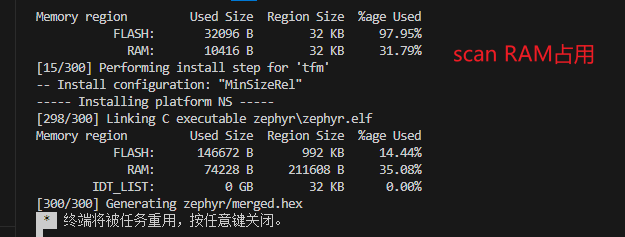

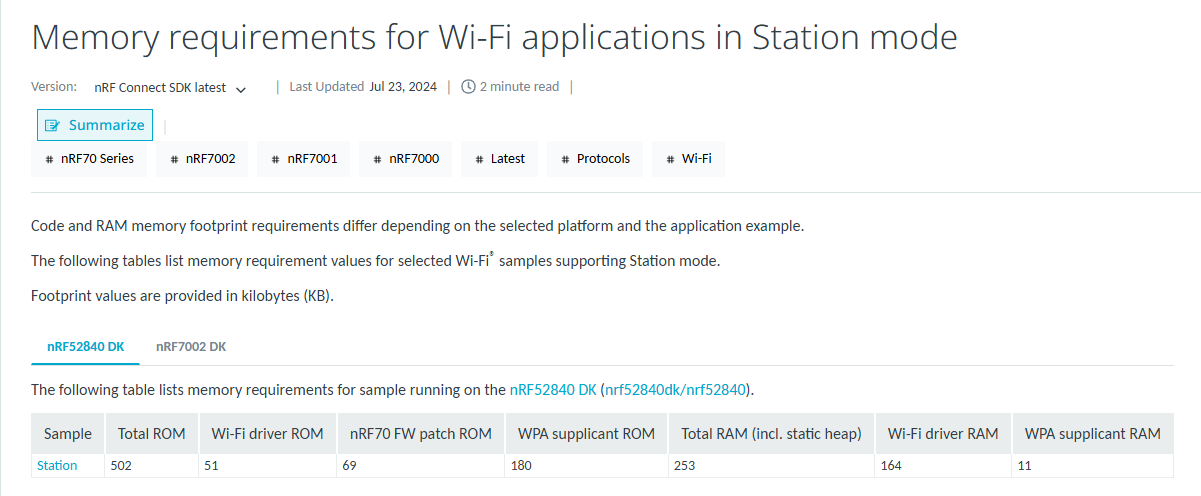

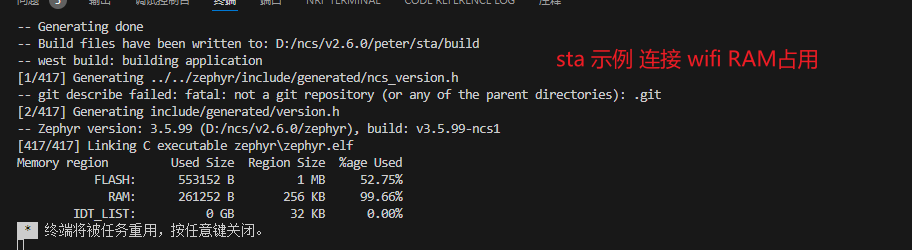

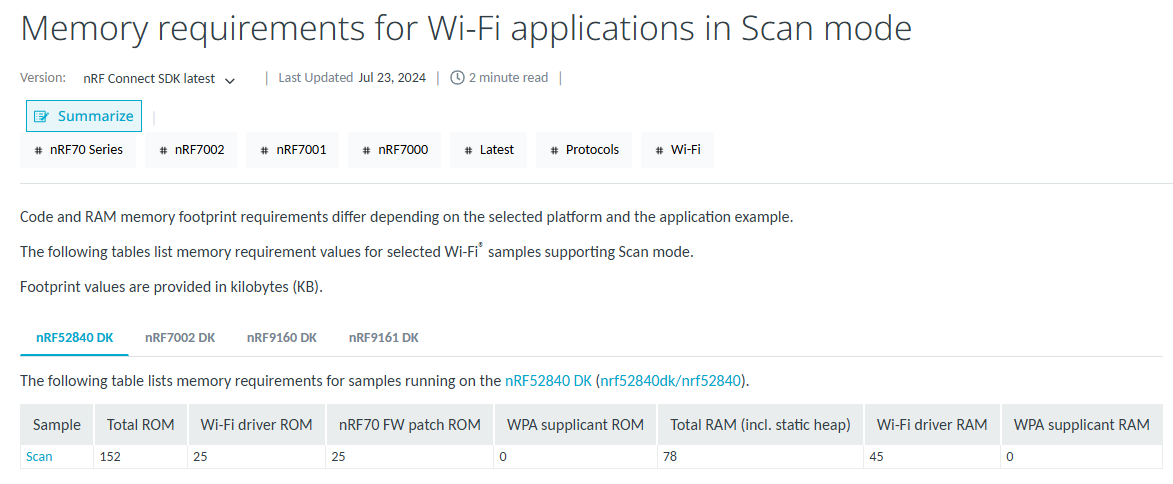

nRF7002 WIFI扫描与连接RAM大小

测评工具：

• SCAN:nRF9160DK(PCA10090)+nRF7002EK(PCA63556)
• STA:nRF52840DK(PCA10056)+ nRF7002EK(PCA63556)
• 编译示例方法参考资料：链接
• 减少nRF7002 WIFI占用的方法：链接

参考资料：链接

参考资料：链接

---

原文 2：others-WIFI芯片MAC地址问题

WIFI芯片MAC地址问题

错误原因：新 wifi 芯片里面是没有烧录MAC地址的需要使用OTP进行烧录。

• 调试程序阶段通过宏配置wifi mac地址：CONFIG_WIFI_FIXED_MAC_ADDRESS
• 参考资料：链接

---

原文 3：others-Nordic WIFI简介

Nordic WIFI简介

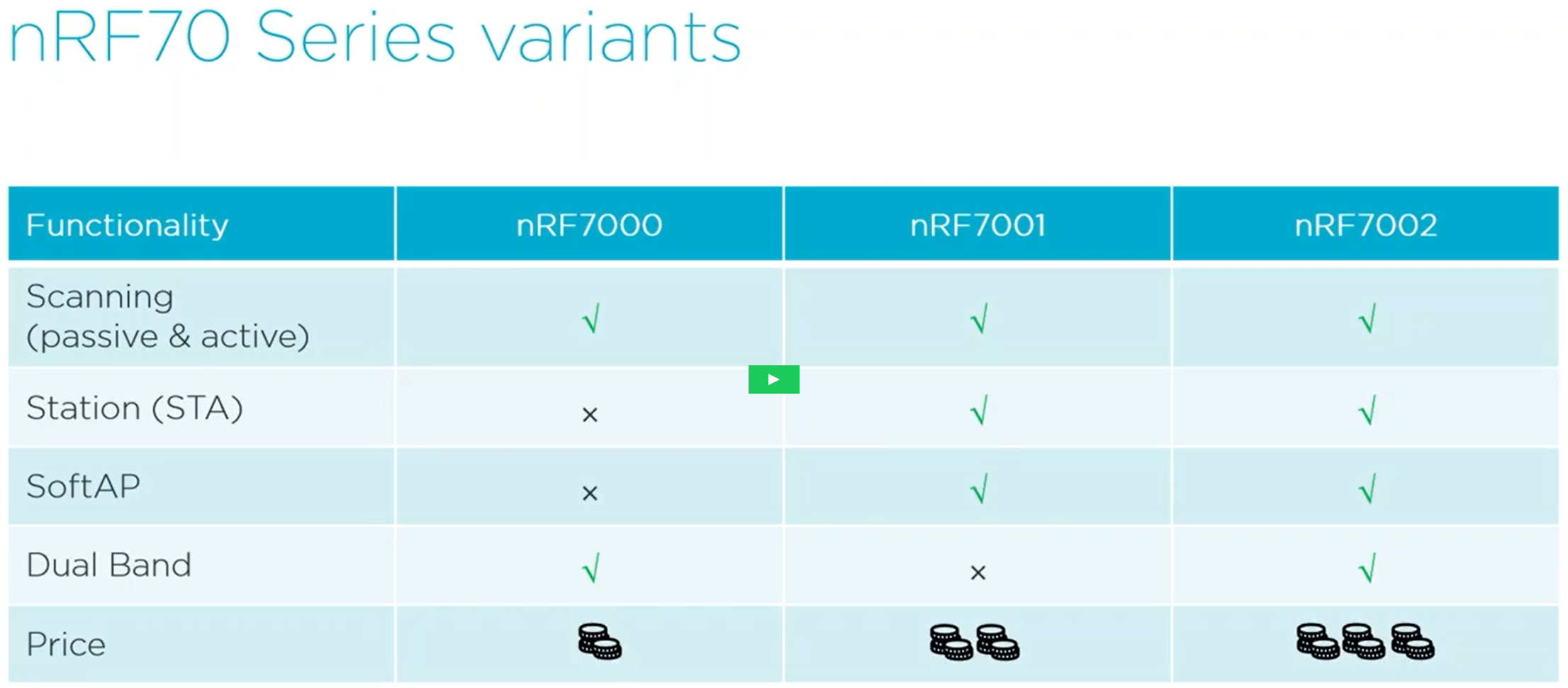

第 2 页

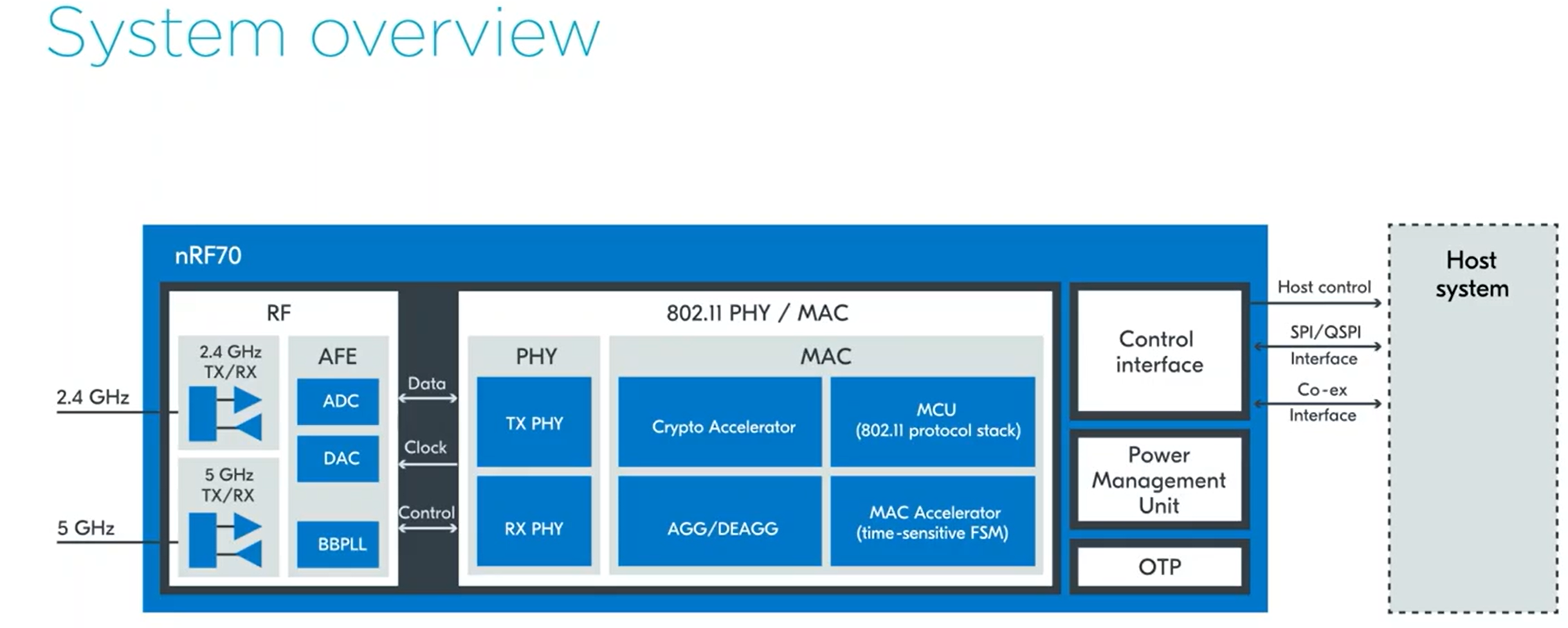

第 3 页

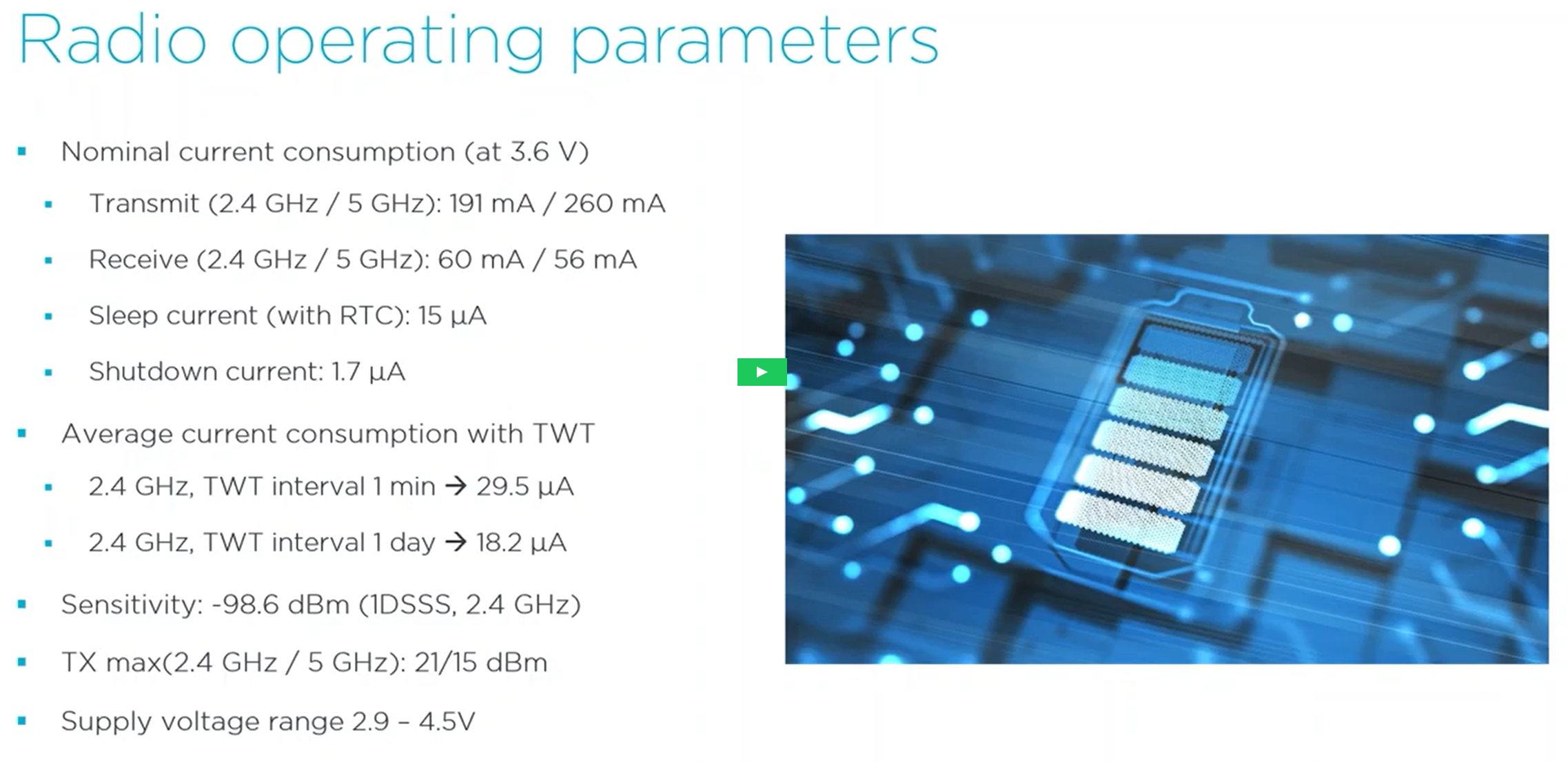

第 4 页

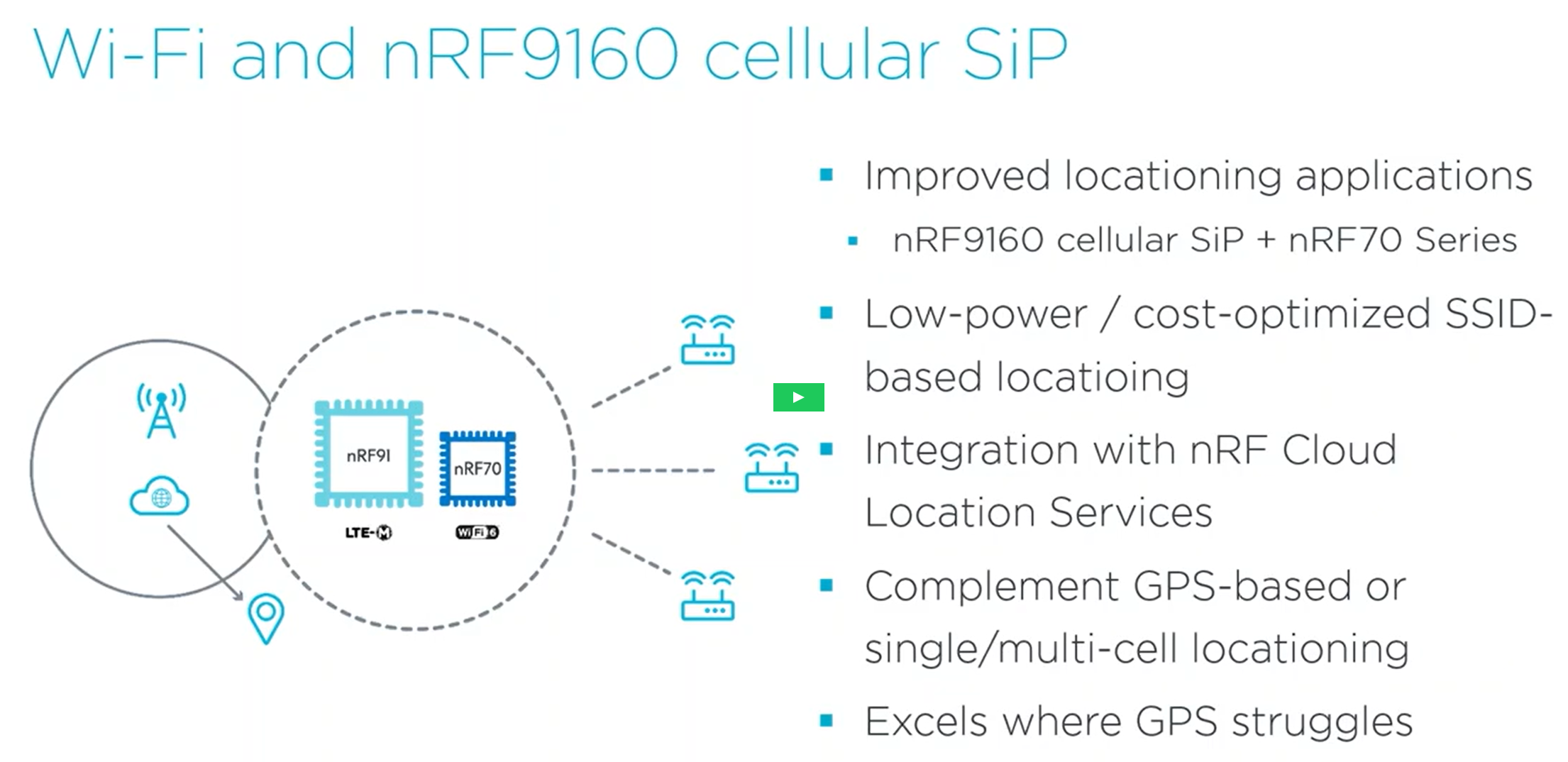

第 5 页

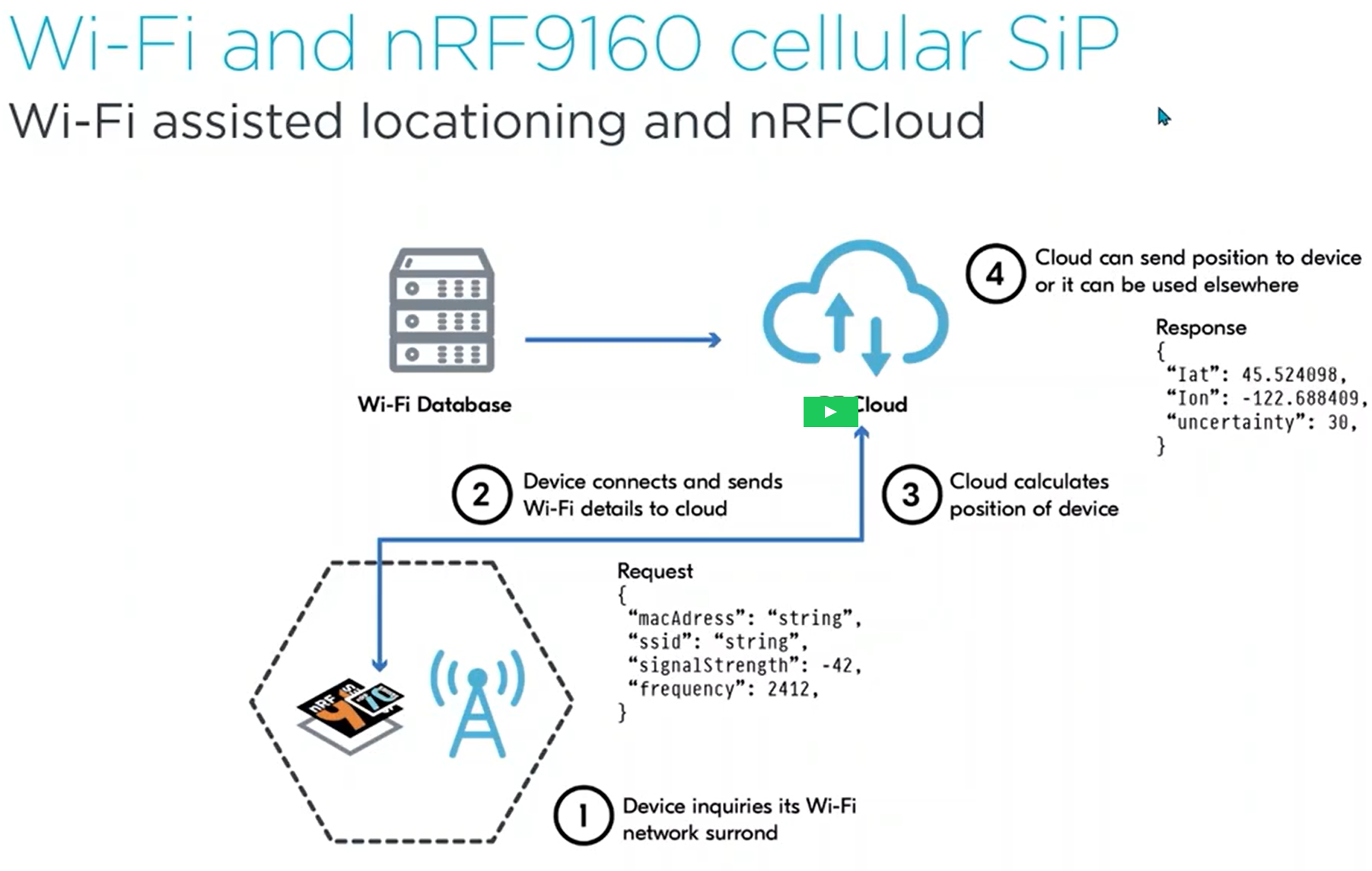

第 6 页

参考资料：链接

---

原文 4：others-nRF7002 WIFI上电时序

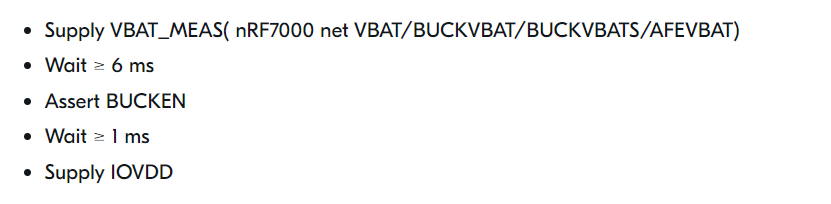

nRF7002 WIFI上电时序

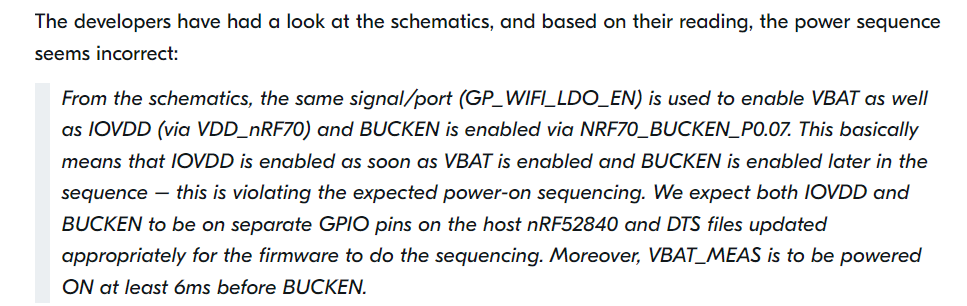

第 2 页

---

原文 5：others-nRF7002测试与功耗测评

nRF7002测试与功耗测评

SDK：NCS V2.3.0 下载地址：链接

• example：ncs\v2.3.0\nrf\samples\wifi\shell
• Readme：ncs\v2.3.0\nrf\samples\wifi\shell\README.rst
• 测试软件：sscom
• 测试指令：

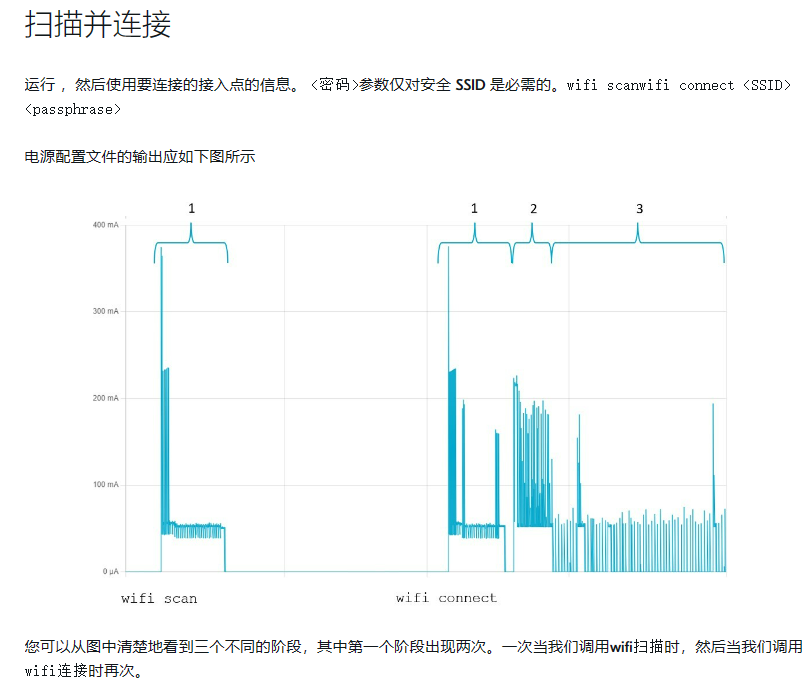

• wifi scan

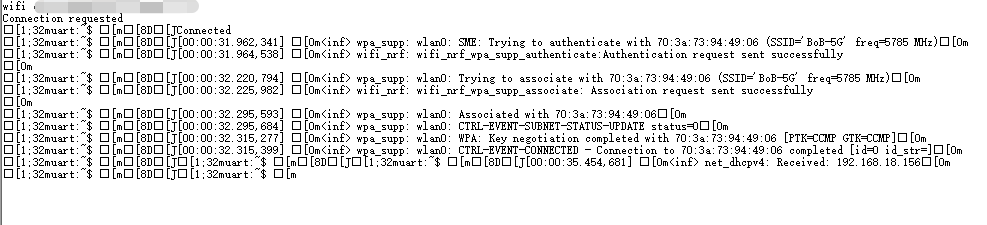

• wifi connect wifi名称 wifi密码
• wifi status
• net dns baidu.com
• net ping 202.108.22.5
• nRF7002 SDK sta例程功耗
• nRF7002 相关示例：
• Implementing MQTT over Wi-Fi on the nRF7002 Development Kit：链接 源码：链接
• Target Wake Time on the nRF7002 DK：链接

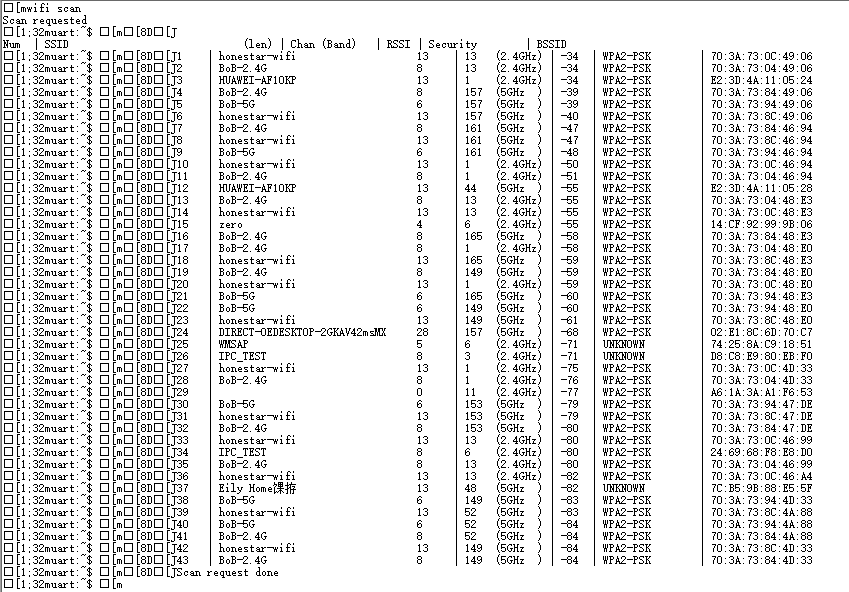

第 3 页

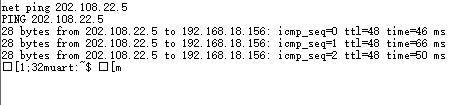

第 4 页

nRF7002 功耗测评

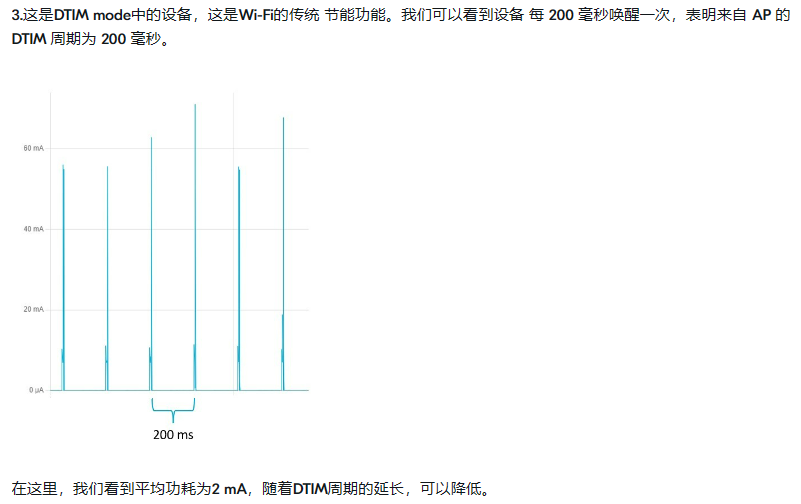

• DTIM 模式
• Wi-Fi 6 中引入的主要省电功能是目标唤醒时间 （TWT），它允许设备在睡眠模式下花费更多时间并更确定地接收数据，从而进一步降低功耗。那么此功能实际上是如何工作的，它与传统的 Wi-Fi 节能有何不同？
• Wi-Fi 接入点 （AP） 以称为信标间隔的间隔传输信标 ，以通知附近的设备其存在。附近的 Wi-Fi 设备使用信标来决定连接到哪个 AP. 信标数据包可以包含传递流量指示消息 （DTIM）。DTIM 是一条消息，通知设备AP已缓冲该设备的数据，并将触发它唤醒以接收数据。DTIM 与信标数据包一起发送的频率由 DTIM 周期决定。例如， DTIM 间隔为 2 表示每隔一个信标都发送 DTIM 消息.
• 信标和DTIM间隔通常可从接入点配置。大多数路由器允许 20 毫秒到 1000 毫秒的信标间隔和 1 到 255 的
• DTIM 间隔。
• DTIM 间隔越高，设备可以休眠的时间越长，节省的电量就越多。但是，信标和 DTIM 间隔由 AP 确定，这意味着连接到该 AP 的所有设备都会同时唤醒。由于 AP 一次只能与一个设备通信，因此所有等待接收数据包的设备都必须保持空闲状态，直到 AP 准备好将其数据包传输给它们，这会耗尽电池电量。此外，较高的 DTIM 间隔会降低无线性能。

目标唤醒时间

• 随着 TWT 的引入，Wi-Fi 设备可以单独协商何时以及多久与 AP 一起唤醒。Wi-Fi 设备可以协商自己的 TWT 协议，也可以成为 AP 上已存在的 TWT 广播会话的成员。设备只需唤醒设备所属的 TWT 广播会话。此外，允许设备休眠的时间长度会显著增加。从理论上讲，Wi-Fi 6设备可以睡眠多年而不会醒来。
• TWT 应与设备上运行的应用程序保持一致。这意味着应用程序应预测流量，并确保它可以在休眠期间对网络视而不见。
• 还值得一提的是，AP 通常还对在丢弃缓冲消息之前存储缓冲消息的时间有限制。这不是由Wi-Fi规范决定的，但通常是为了实用性而实施的。如果有大量传入数据，并且设备长时间休眠，则 AP 可能会丢弃一些帧。理想情况下，应用程序在 TWT 会话中休眠时不应期望传入数据。它适用于主要具有可预测的上行链路和下行链路数据的应用程序，而不是要求设备响应网络通知的应用程序。
• 有关 nRF70 系列节能的更多信息，请参阅在省电模式下运行。

测试环境

• nRF Connect SDK， v2.2.9.-dev3，包含最新的 Wi-Fi 功能
• 适用于桌面的 nRF 连接
• nRF7002 DK
• 功率配置文件套件 II
• 支持 Wi-Fi 6 并启用了 TWT 功能的路由器

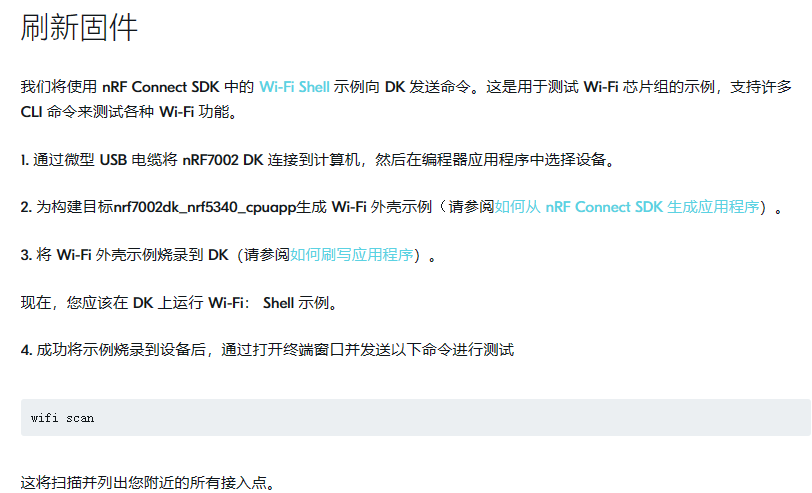

第 8 页

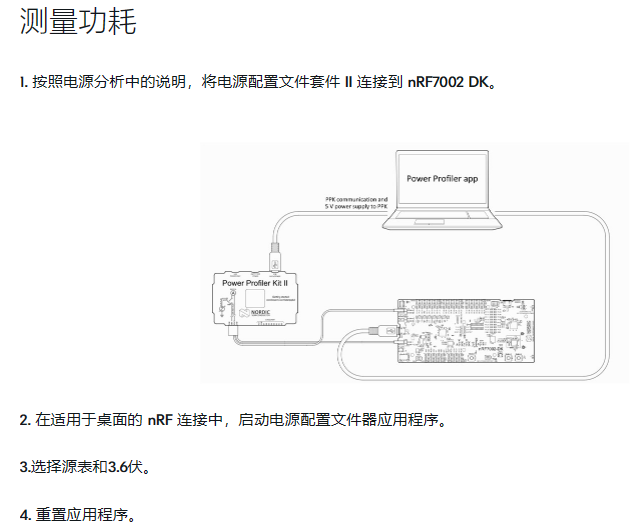

第 9 页

第 10 页

第 11 页

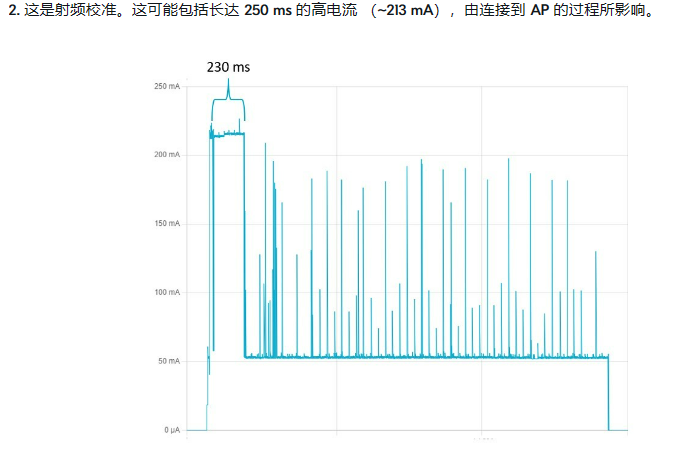

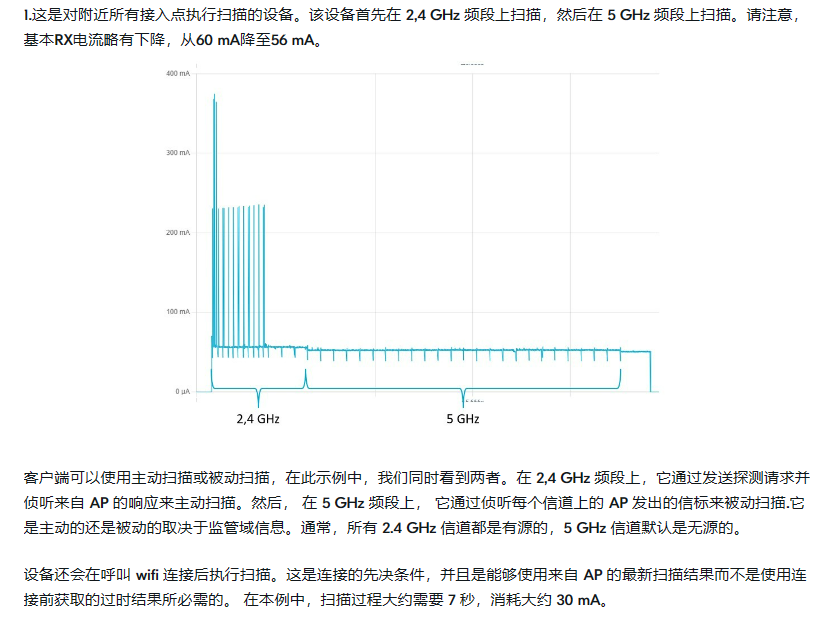

第 12 页

第 13 页

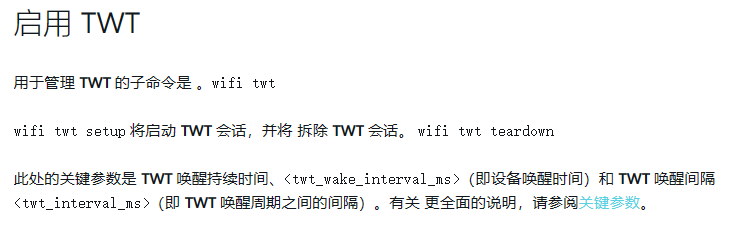

第 14 页

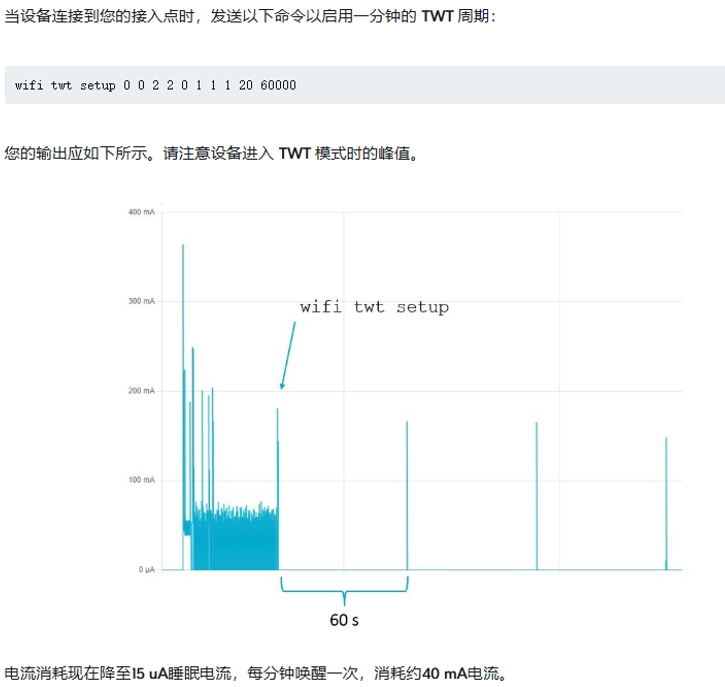

1分钟唤醒一次的功耗

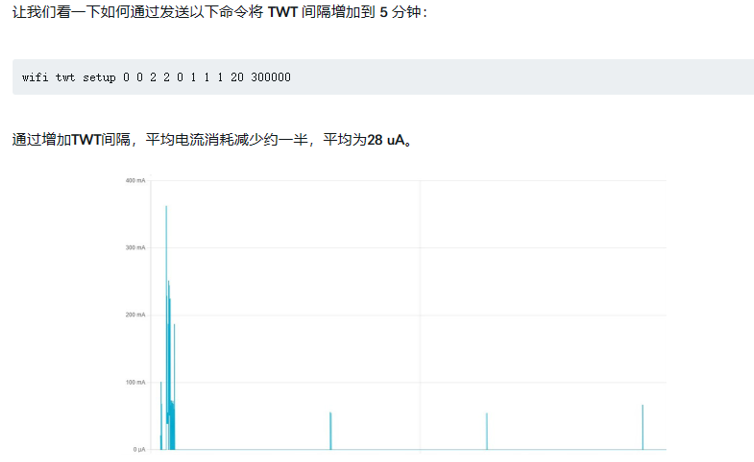

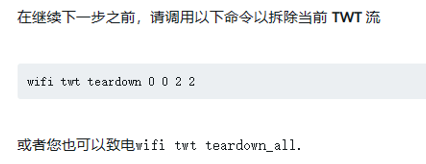

5分钟唤醒一次的功耗

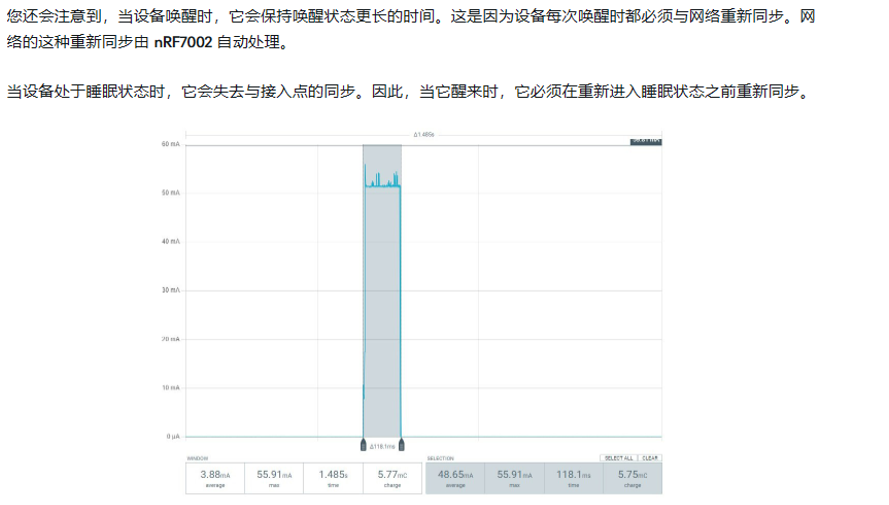

第 17 页

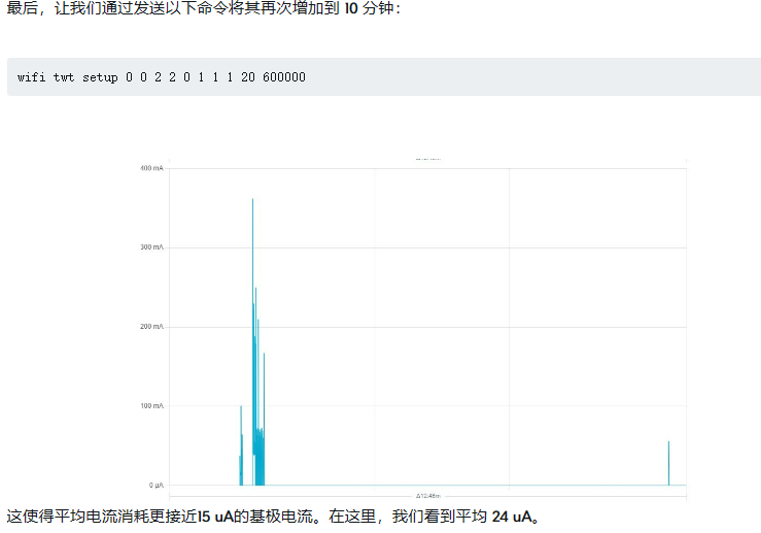

10分钟唤醒一次的功耗

您可以在此处阅读有关 Wi-Fi 协议的更多信息。

• 查看 nRF Connect SDK 中的其他 Wi-Fi 示例和此博客文章，让您的 nRF7002 DK 通过 Wi-Fi 启动并运行 MQTT。

---
